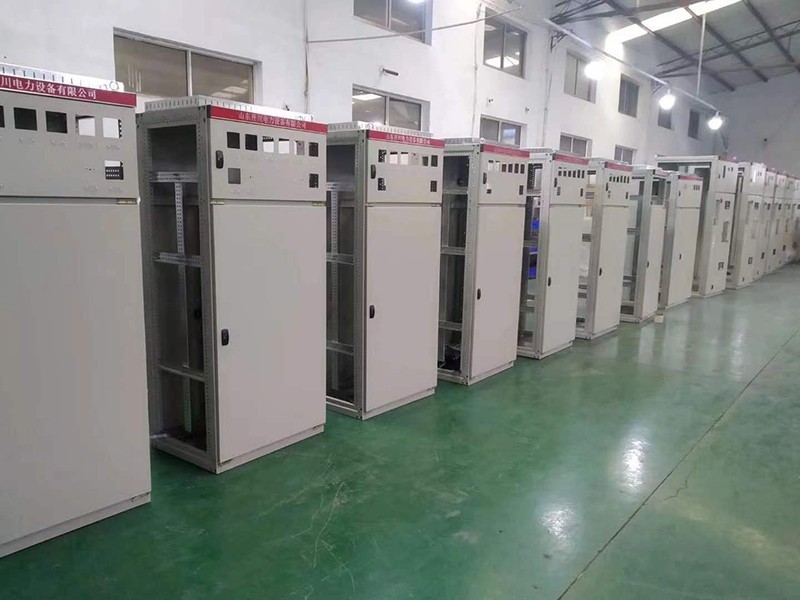

矿用配电柜看图纸怎么看

　　矿用配电柜是矿井供电系统的“心脏”，而其技术图纸则是理解、安装、操作和维护这颗“心脏”的说明书。对于技术人员而言，能够熟练识读这些图纸，是一项至关重要的核心技能。
　　一、识图预备
　　在深入图纸之前，须先理解其“语法”和“词汇”。
　　1.分清图纸类型（四大核心）
　　（1）系统图/单线图：系统的“战略地图”。用单线条表示三相电路，宏观展示电能的来源、流向、各级配电单元的关系和主要设备配置。用于快速了解全局架构。
　　（2）原理图/电路图：矿用配电柜的“工作原理图”。详细描绘了所有电气元件的连接关系，包括主回路和控制回路。这是理解柜子如何工作的核心，也是故障分析的关键。
　　（3）接线图/端子图：现场的“施工向导”。展示了电器元件、端子排之间的实际物理连接关系，包括导线走向、线号、端子号等。用于指导安装、配线和后期查线。
　　（4）布置图：矿用配电柜的“空间布局图”。清晰标明了每个电器元件在柜门、安装梁、壳体内部的具体安装位置。用于元件的定位与维护。
　　2.熟记核心符号
　　（1）图形符号：这是电路的“象形文字”。须熟练掌握断路器、隔离开关、接触器、继电器、熔断器、按钮、信号灯、仪�
